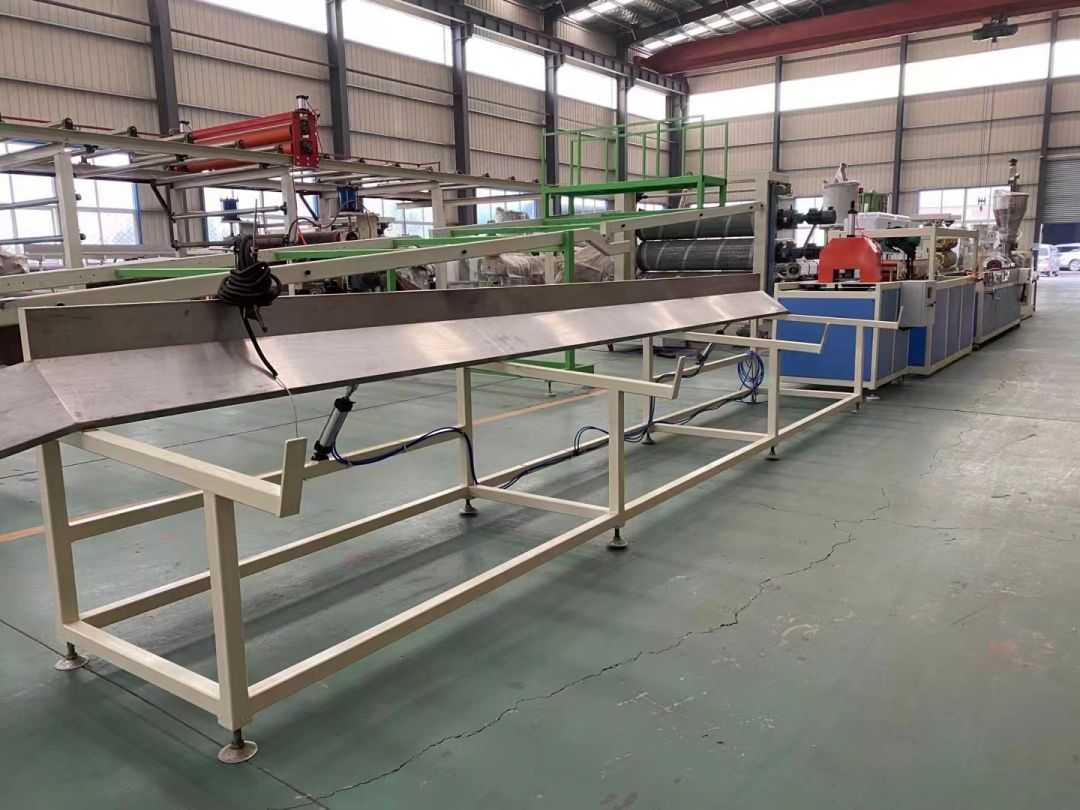

Линия за производство на профили Линията за производство на профили използва конични двушнекови екструдери от серия SJSZ-65/132, платформи за вакуумно оформяне от неръждаема стомана, верижни трактори, интегрирани машини за автоматично рязане и обръщащи се стелажи за разтоварване. Платформата за оформяне е оборудвана с вакуумна помпа за високо налягане и водна помпа, които са четириизмерно регулируеми. Тракторът е с пневматична скоба. Автоматичната машина за рязане с фиксирана дължина използва превключвател за движение за рязане до фиксирана дължина. Стелажът е с дължина 6 метра, изработен от неръждаема стомана и се обръща пневматично.

Изпратете запитване

Описание на продукта

Линия за производство на профили

Линията за производство на профили използва конични двушнекови екструдери от серия SJSZ-65/132, платформи за вакуумно оформяне от неръждаема стомана, верижни трактори, интегрирани машини за автоматично рязане и обръщащи се стелажи за разтоварване. Платформата за оформяне е оборудвана с вакуумна помпа за високо налягане и водна помпа, които са четириизмерно регулируеми. Тракторът е с пневматична скоба. Автоматичната машина за рязане с фиксирана дължина използва превключвател за движение за рязане до фиксирана дължина. Стелажът е с дължина 6 метра, изработен от неръждаема стомана и се обръща пневматично.

случай

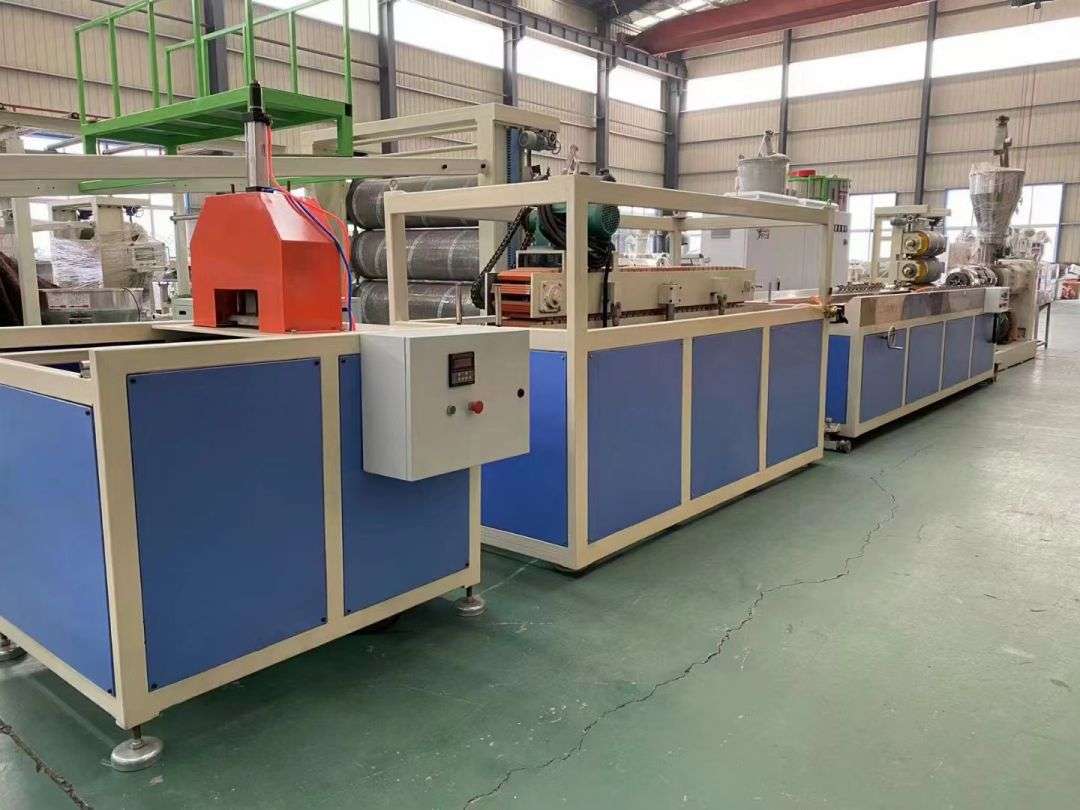

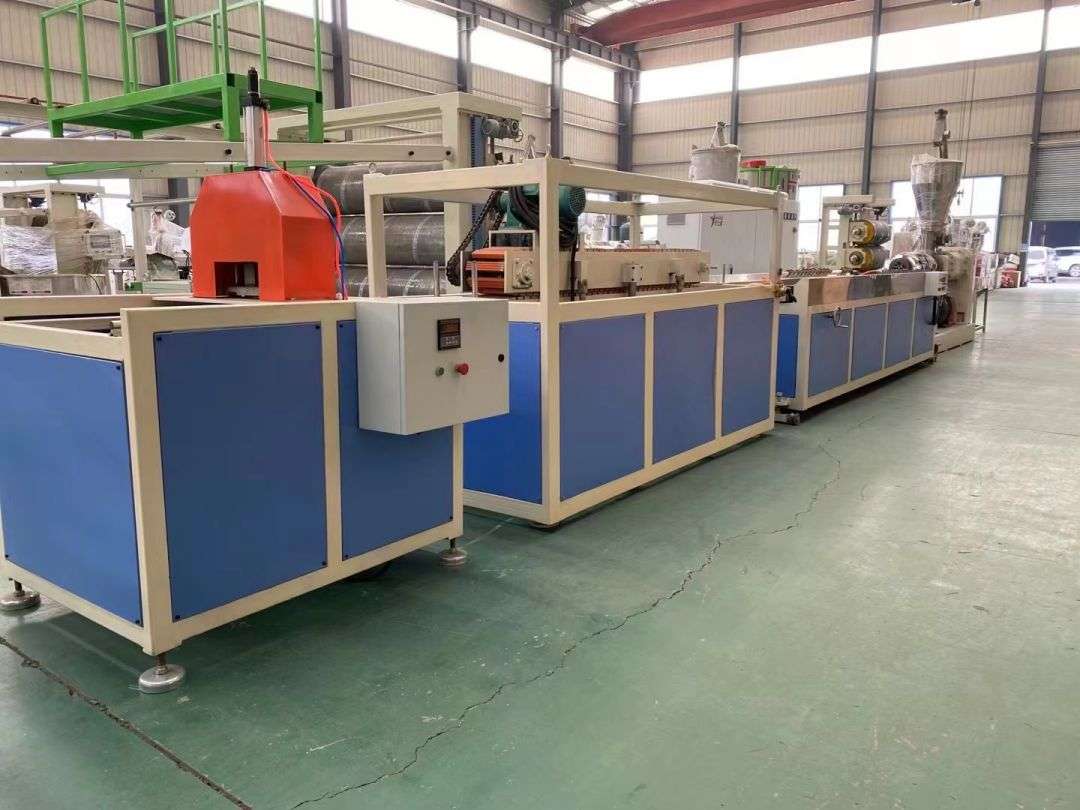

дисплей на продукта

проект	технически параметър

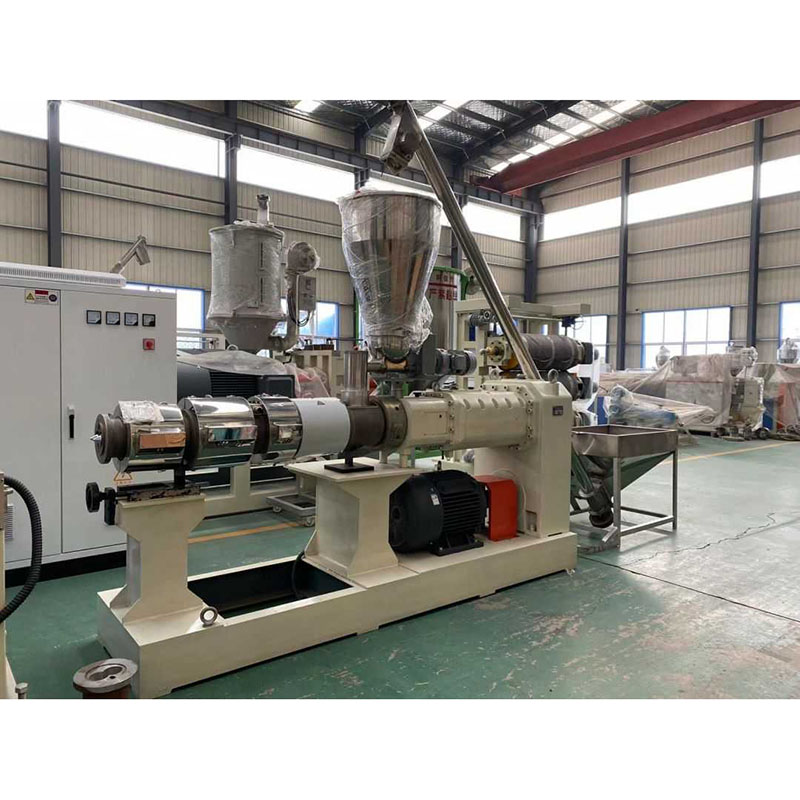

главен двигател
електрически шкаф за управление	* Въздушен превключвател: Chint * Използваната дебелина на стоманата е не по-малка от 1,5 мм, а всички електрически компоненти са на известни марки
Производствен обем (кг/ч)	100-200 (варират в зависимост от различния екструзионен обем на обработените материали и условията на работа)
размер (mm)	3670 x 1500 x 2350 мм
тегло (кг)	3000 кг
Автоматичен бункер за дозиране и подаване	Материал: неръждаема стомана
Електропровод	трифазна четирипроводна система
Терморегулатор, с функции за аварийно спиране и защита	Интелигентна маса за контрол на температурата Алармена функция за защита от свръхток Система за защита от претоварване при високо напрежение.
функция	Високо срязване, добър пластифициращ ефект, висока производителност (100-160 kg / h) скорост на екструдиране на профили със съответния размер, за да отговарят на изискванията за изход на производствената линия. Висококачествените производствени материали и издръжливите части имат здрави свойства.
Как се показват данните от операционния панел	цифров дисплей
Винт: висококачествена сплав 38CrMoAIA нитриден слой с дебелина 0,7 mm, повърхностна твърдост HV940, Ra0,4um Добре известна китайска марка
диаметър (mm)	65/132мм
активна дължина (mm)	2140 мм
количество	член 2
форма	конусност
Скорост Скорост (об/мин)	1~34 (Навън)
Барабан от висококачествена сплав 38CrMoAIA нитриден слой с дебелина 0,7 mm, повърхностна твърдост HV940, Ra0,4um
Тип машина цилиндър	монолитни устройства
Метод на нагряване	Нагревателен пръстен от лят алуминий
Брой отоплителни зони	Зона 4
отоплителна мощност (kw)	30Kw（11/4/6/8）
температурен диапазон (℃)	50 ~ 350 ℃
Брой зони за охлаждане	3 Област
Комбинирано проточно ядро	45 #, хромирана вътрешна повърхност
проход на охлаждащата течност	Вентилаторът 3X250w е с охлаждане
охлаждаща среда	въздух
осигуряване на качеството	Срок на експлоатация над 10 000 часа
Методът на работа с барабана на машината	Твърдост на двойна сплав HRC 55-62
2. Задвижваща система и система за забавяне
Мощност на главния двигател	37kw, мотор на известната марка Shandong
Метод на работа на главния двигател	Трифазен асинхронен двигател, директно свързан към скоростната кутия, двигателят с регулатор на променлива честота
Скорост на главния двигател на главното задвижване	30~1400р/мин
Марката на скоростната кутия	Хоризонтална скоростна кутия с високо усукване, наклонена предавка с твърди зъби
зъбно колело	Лечение с инфилтрация на азот, материалът на зъбното колело е 20CrMoTi
кутия за билети за работа	Двата редукторни вала на разпределителната кутия се задвижват от тайични зъбни колела
Режим на регулиране на скоростта на главния двигател	AC регулиране на скоростта
3. вакуумна помпена система
тип	вакуумна помпа с воден пръстен
мощност на мотора	3kw
Режим на работа на двигателя	трифазен асинхронен двигател
степен на вакуум	0~-0.8pa
вакуумна помпа	Дебит: 60m³ / h

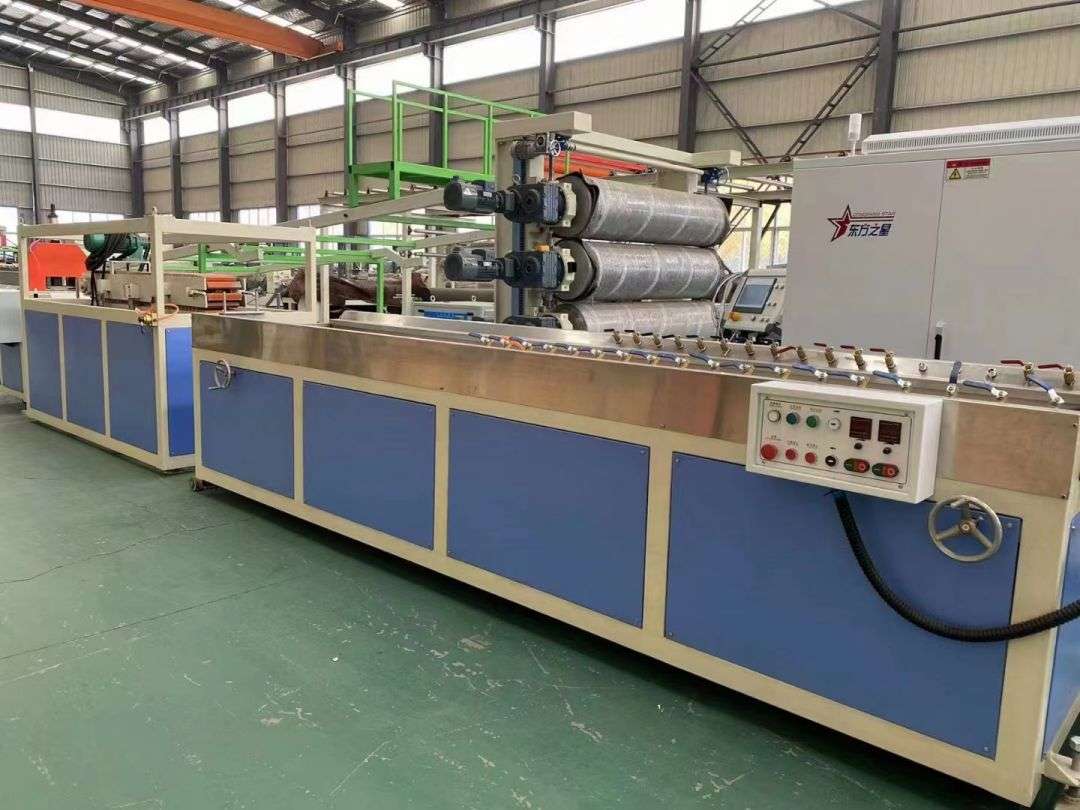

1. 240 Маса за настройка на вакуум

размер (mm)	400012001475 mm (включително размер на водещата релса)
Материал на водната плоча	неръждаема стомана
Брой въздушна дюза и водна дюза	Около 60
Преместете двигателя преди и след	0.75KW (1 комплект)
водна помпа	3KW
Тип вакуумна помпа	Вакуумна помпа с воден пръстен
Мощност на вакуумна помпа	Две, 4kw
степен на вакуум (Mpa)	0~-0.8pa
Положението и режимът на свързване на дюзата за водна пара	Местоположение: от двете страни на етапа на настройка: фиксиран тип
Режим на регулиране на централната височина	Ръководство за кохлеарни червеи
контролен шкаф	1、 лесна работа. 2、 Разберете таблицата за настройка преди и след електрическо регулиране, ръчно регулиране нагоре и надолу. 3、 Електрическите уреди са направени от Chint 4、 Всички двигатели имат защита от прекомерно натоварване.
Обем и количество на резервоара за вода	Около 150л

Общи спецификационни параметри

Автоматичен контрол на водоподаването и отводняването

Вакуумна маса 1

Преместете 700 мм мм и напред

Лява и дясна фина настройка ± 30 mm

Водните дискове са изработени от неръждаема стомана

Външната тръба и оборудването са лесни за инсталиране и лесен основен ремонт.

Всички външни тръби за водоснабдяване и отводняване са изработени от поцинковани стоманени тръби размер 1 "-2".

добре изглеждащ външен вид

2. Верижен трактор

Дълъг, X и широк (mm)	1800mm x 1500mm x 1700mm
Скорост на теглене (m / min) максимално теглене на теглича	0,8-5 m/I 4000 Н
Мощност на тягов двигател (kw)	2,2kw x 1
Начин на проследяване	пневматичен
Режим на свързване на двигателя	звездна връзка
брой двигатели	1
скорост на двигателя	10~1450об/мин
Ефективна дължина на следата	1500 мм
Регулиране на скоростта на двигателя	AC мотор, инверторно регулиране на оборотите
Режим на свързване на гума и писта	Бързо свързан с винтове, лесен за инсталиране и премахване
Характеристики на тяговите блокове	Комбинирайте с гумени блокове и стомана Q235A, с добра издръжливост и устойчивост на износване
Кламмода на режима	пневматично управление
Централна височина на трактора	1000 ± 50 mm, регулируема, синхронна скорост на теглене.
Налягане на сгъстен въздух	0,5~0,7Mpa
Метод за зареждане на веригата	Ръчно добавяне
контролен шкаф Цилиндър и пневматични части	Електрически части: Chint Цилиндърът е използван от Yadke
Всички пневматични части: Yadker × Контролерът на трактора е на платката за управление на вакуума × Вратите и кутиите от останалите страни са произведени с дебелина на стоманената ламарина 1,5 мм. × Външният вид на трактора е красив.

Интегрирана машина за автоматично рязане

3. Машина за рязане: 1200 MM X 1160 MM X 1600 MM
Режим на налягане Точност на рязане Височина на рязане Намалете мощността на двигателя	пневматична верига ≤2 мм ≤150 мм 1,5 kw
Максимална ширина на рязане	260 мм
метър метод	фотоелектрически превключвател
Налягане на компресията на въздуха	0,5~0,7Mpa
